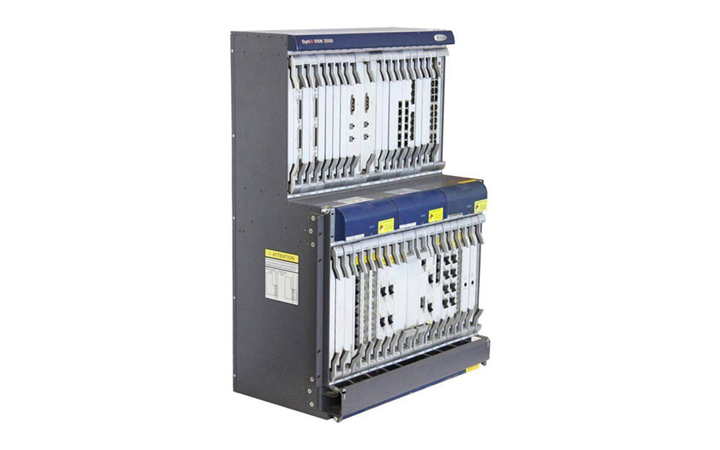

华为Optix OSN3500光传输设备

产品概述

OptiX OSN 3500智能光传输设备（以下简称OptiX OSN 3500）是华为技术有限公司开发的新一代智能光传输设备。继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融合了SDH、PDH、Ethernet、WDM、ATM、SAN、DVB、ASON等技术，实现了在同一个平台上高效地传送语音和数据业务。主要应用在城域网络中的骨干与汇聚层，可与OptiX OSN 9500、OptiX OSN 7500、OptiX 10G、OptiX OSN 2500、OptiX OSN 1500、OptiX Metro 3000、OptiX Metro 1000混合组网，优化用户投资、降低建网成本。为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。可广泛应用于电力、交通、广电、政企等行业。

产品特性

高性价比的平台化
OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。OSN智能平台在业务能力方面高效组合，给用户最高性价比的解决方案；可以纳入华为光网络网管解决方案进行统一管理。

灵活的设备配置
STM-64/16兼容设备；支持网络设备从2.5G到10G的在线升级。

完善的保护机制

1、设备级的保护

单板的TPS保护；交叉、时钟功能单元的1+1热备份；系统控制与通信单元1+1热备份； ATM单板的1+1保护；电源输入单元1+1热备份；波长转换单元的保护；单板+3.3V电源1:N保护；智能风扇；异常情况下的单板保护方式。

2、网络级保护机制

OptiX OSN 3500可以实现线性复用段保护、复用段保护环；子网连接保护；；

产品组网

OptiX OSN 3500采用“统一交换”架构，配合华为其他设备，支持纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。OptiX OSN 3500实现了在同一个平台上高效地传送语音、数据、存储网和视频业务。可与OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 1500、OptiX OSN 2500、OptiX OSN 500、OptiX OSN 550等光传输设备混合组网，优化用户投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

网络管理系统

OptiX OSN 3500由iManager系列的传送网网络管理系统（以下简称网管）统一管理。网管通过Qx接口可实现对整个光传输系统的故障、性能、配置、安全等方面的管理及维护、测试功能。通过网管系统，可提高网络服务质量、降低维护成本，为合理使用网络资源提供保证。

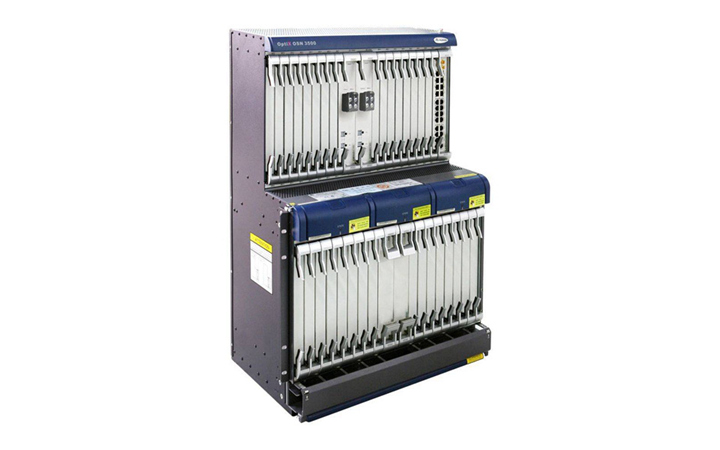

高度集成
OptiX OSN 3500子架分为上、下两层，上层主要为出线板槽位区，共有19个槽位，下层主要为处理板槽位区，共有18个槽位；子架尺寸为：730mm(高)×496mm(宽)×295mm(深)，单子架具备15个业务板位，16个接口板位。

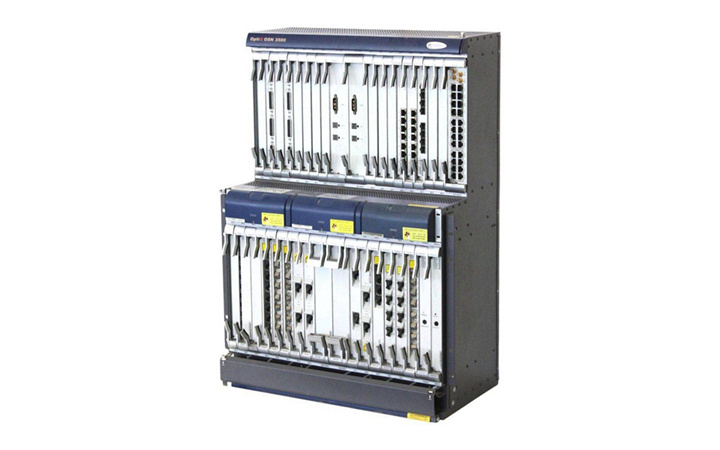

设备结构

OptiX OSN 3500子架采用双层子架结构，分为接口板区、处理板区、风扇区和走线区。

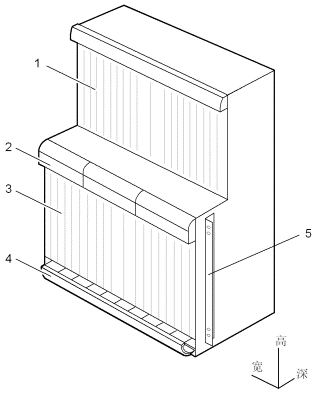

OptiX OSN 3500子架结构图

1. 接口板区 2. 风扇区   3. 处理板区 4. 走线区   5. 挂耳

各部分功能如通下：

接口板区：安插OptiX OSN 3500的各种接口板。

风扇区：安插3个风扇模块，为设备提供散热。

处理板区：安插OptiX OSN 3500的各种处理板。

走线区：用于布放子架尾纤。

常用配置

OptiX OSN 3500设备常用配置：SSNESUBRACK增强型子架、SSN4GSCC系统控制与通信板SSN1AUX;系统辅助接口板及SSN1PIUB电源接口板为必配件；SSN1SXCSA超级交叉时钟板和SSN1GXCSA交叉时钟板必须选择配置其一。OSN3500设备业务选配单板有STM-64光接口板，如SL64、SLD64、SF64等；STM-16光接口板，如：SL16、SLD16、SLQ16、SF16等；STM-4光接口板，如：SL4、SLQ4A、SLD4等；STM-1光接口板，如：SLT1、SLO1、SLQ1等。其他PDH板PQ1、以太网交换板EFS0、EFS4，以太网透传板EFT8A等其他辅助功能板。

物理特性

技术规格 OptiX OSN 3500
电源接入： -48V DC
安装方式： ETSI 300mm深机柜、ETSI 600mm深机柜
尺 寸 ：730mm(高)×496mm(宽)×295mm(深)
典型重量： 35kg
典型功耗： 400W
