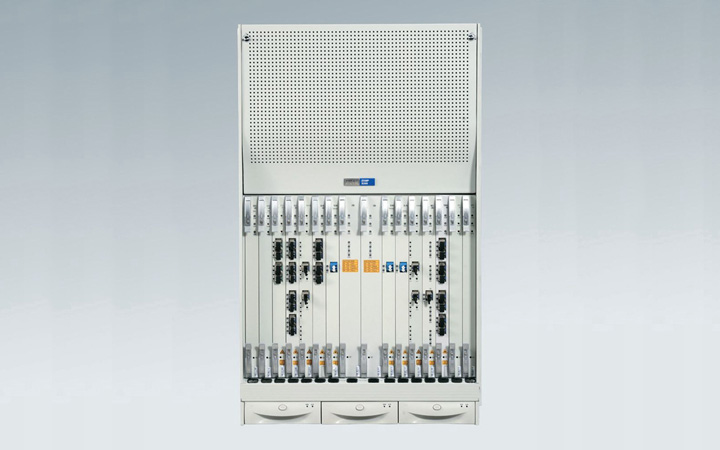

中兴ZXMP S385光传输设备

产品概述

ZXMP S385是中兴通讯推出的基于SDH的多业务节点设备，定位于长途骨干网络或城域网骨干或汇聚层，最高速率为10Gbit/s。

产品特点

1、优越的可扩展性

ZXMP S385系统是不断平滑演进和扩展的传送平台。

从容量来看，ZXMP S385作为2.5G系统可平滑升级到10G ADM系统，使得运营商仅仅通过增加板间即可取得新建一个骨干层的效果，大大降低二次建设成本。

业务终结能力来看，ZXMP S385在进行高速业务调度的同时，还可进行大量低阶业务的调度和上下，将传统的调度层设备扩展为具有业务落地能力的综合设备，使客户对设备的投资回报最大化。

从数据业务处理能力来看，ZXMP S385系统设计专门面向数据、语音的混合传输。在充分继承中兴通讯MSTP先进、成熟技术的同时，利用GFP、LCAS等先进技术，保证系统对数据业务的调度、处理能力不断延伸。

2、强大的多业务接入能力

大容量高低阶调度能力：作为10G系统时，设备最大可以支持7个10G二纤环或3个10G四纤环，作为2.5G系统时，设备最大支持28个2.5G二纤环或14个2.5G四纤环。设备业务槽位丰富，最多支持14个业务槽位，可以同时接入大量PDH、SDH和数据业务。

可提供多达112路ECC的处理能力，完全满足复杂组网的要求，支持STM-1/STM-4/STM-16/STM-64级别的线形网、环形网、枢纽形网络、环带链、相切环和相交环等复杂网络拓扑。

系统提供了丰富的业务接口，满足大容量业务接入的需要：STM-N光接口；STM-1、E3/T3、E4、E1和T1电接口；10M/100M和1000M以太网接口；波分接口；以及SAN接口等；可提供高集成度的业务接口板，满足大容量业务接入的需要。

3、强大的多业务处理能力

ZXMP S385设备通过在传统SDH设备的基础上提供各类数据接口，有效地扩展了系统的应用范围。

设备提供的数据业务接口：POS接口、ATM接口、FE/GE以太网接口和SAN接口。对于以太网业务，又有EOS、内嵌RPR和内嵌MPLS等多种承载方式，可组建以太网专线业务（EPL）、以太网虚拟专线业务（EVPL）、以太网专用LAN业务（EPLAN）以及以太网虚拟专用LAN业务（EVPLAN）等，满足不同组网环境的多种技术需要；SAN业务包括FC、FICON等。

4、方便设计和维护

系统操作全部为前向接口，给维护带来方便。

光模块可插拔（SFP模块、LC接头），可以根据客户业务需要，在光板中配置中选择不同的光模块类型；同时不同的光板单板可以共享备板备件，降低成本。

支持光口的在线光功率检测，便于快速定位线路问题，提高维护效率。

设备集成度高，减小占地费用；功耗低，降低用电费用。

5、高可靠性保证业务安全

支持完善的设备级保护：

（1）双总线设计：在硬件上采用冗余设计，对业务总线、开销总线、时钟总线采用双总线的结构体系，大大提高了系统的可靠性和稳定性。

（2）交叉和时钟保护：系统采用两块交叉时钟板，实现交叉时钟的1＋1保护。

（3）支路板1:N保护：电业务单板实现1:N硬件业务保护：E1/T1业务单板实现1:N(N<=9)保护，E3/T3、E4、STM-1电口和FE电口可实现1:N（N≤4）保护。

（4）电源保护：供电1＋1保护，实现了机柜外电源保护、单板电源保护和子架电源接入保护等多种保护方式。

（5）主控板保护：系统采用两块NCP主控板，实现主控板的1＋1保护。

支持完善的网络级保护：

ZXMP S385能够实现ITU-T所建议的组网特性，保护方式包括1+1链路复用段保护、支持链路1：N保护（N=14）、单向通道保护环、双向复用段保护环、双节点互连保护（DNI）、子网连接保护（SNCP）、逻辑子网保护（LSNP）。

ZXMP S385设备的保护特性还包括：ETHERNET和IP的路由重构，符合IEEE802.3E的要求。

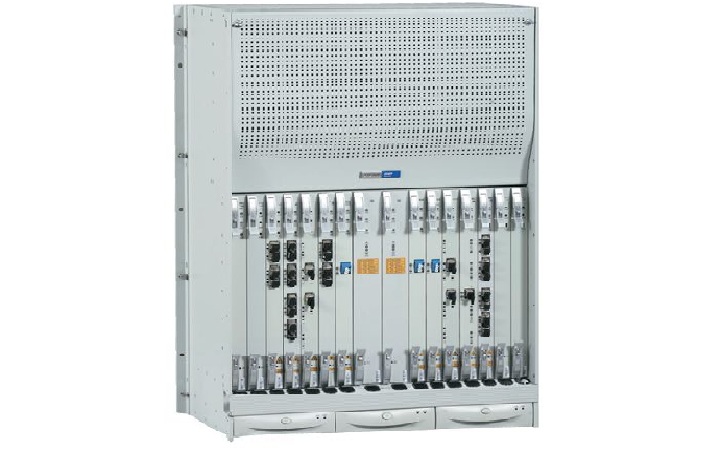

设备子架

子架采用19英寸机架形式，外形尺寸为888.2mm（高）×482.6mm（宽）×270mm（深），子架整体由侧板、盖板和金属导轨等组成，可单独完成散热、屏蔽等功能。子架底部有单独的风扇插箱，装有3个独立的风扇模块盒，每个风扇模块盒单独和风扇背板连接，方便维护。子架上部有一个装饰门，可灵活拆卸，具有装饰、通风、屏蔽的功能。

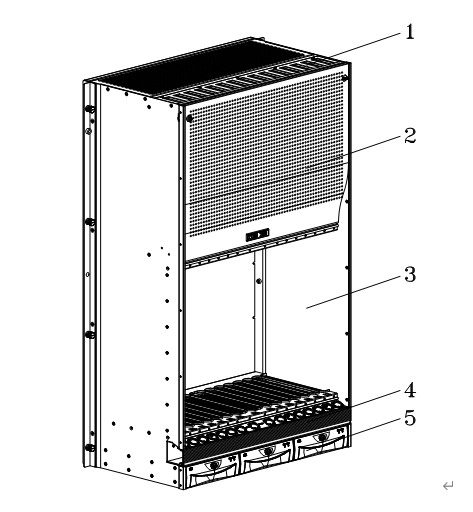

1．上出线口  2．装饰门   3．单板区  4．下走线区  5．风扇插箱

子架由四部分组成：

1．背板：背板是连接各个单板的载体，也是ZXMP S385设备同外部信号的连接界面。背板上设有单板连接插座，各单板通过插座和背板上的各种总线连接。

2．插板区：子架插板区为双层结构，用于插装ZXMP S385设备的单板。

3．风扇插箱：风扇插箱位于子架底部，用于对设备进行强制风冷散热。

ZXMP S385设备子架后部设有安装支耳（左右各一），用于在机柜内固定设备子架。ZXMP S385设备子架采用了后固定的安装方式，可以在机柜正面对设备子架进行固定，并不影响子架的布线，满足前安装、前维护、设备机柜靠墙安装、背靠背安装的要求。

ZXMP S385设备机柜是符合ETSI标准的19英寸机柜，柜体采用优质钢板材料制作，具有优良的电磁屏蔽性能和散热性能。

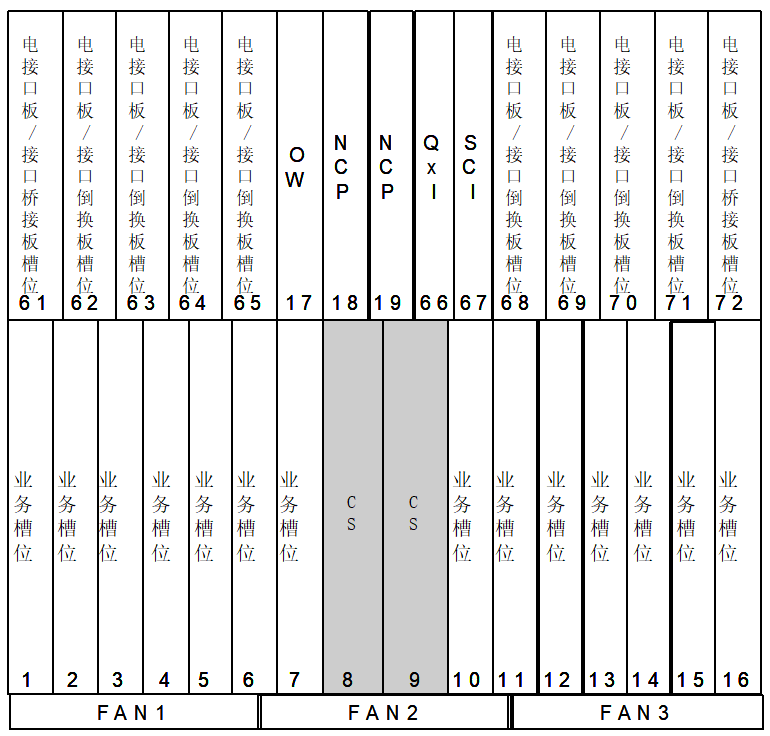

子架插板图

在ZXMP S385系统中，系统配置分必配件和选配件两大类。

1． 必配件

（1）背板

是连接各单板的载体，是必配件。

（2） 交叉时钟板

系统业务之核心，是必配件。标配两块，互为备份。若有特殊要求可配一块。

（3）网元控制处理板

系统神经中枢，是必配件。配置一块，需要1+1保护时配置二块。

（4） QxI、SCI

网元通过QxI和SCI提供电源的1＋1保护，是必配件。

2． 选配件

（1） 业务单板

系统传输业务接入的单板，选配件。根据系统具体业务情况配置不同的业务单板，业务单板的选配数量受到单板槽位数量及其单板槽位尺寸的限制。

（2）公务板（OW）

用于实现公务电话及部分开销业务，选配件，可根据用户的要求配置一块。
