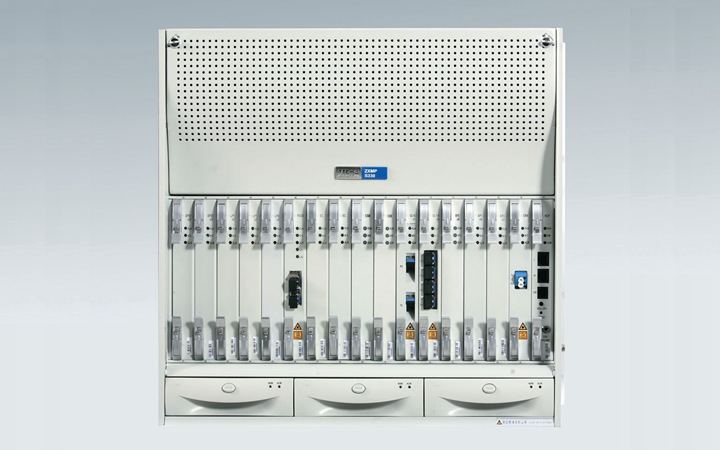

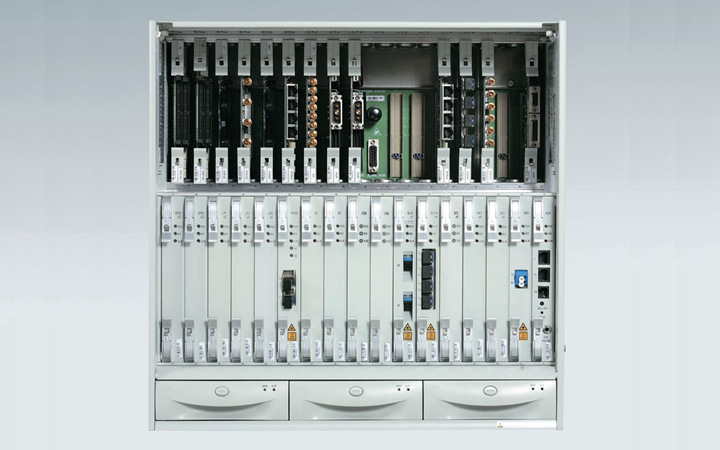

中兴ZXMP S330光传输设备

产品概述

ZXMP S330 是紧凑型SDH/MSTP光传输设备，具有多业务能力和完善的保护功能，主要定位于光传输网络接入层和汇聚层，最高速率级别为STM－16。中兴ZXMP S330产品顺应潮流，与各行业客户一起打造成熟可靠、便捷运维、适应承载各类业务的新一代网络产品，全面提升客户价值。

产品特点

ZXMP S330采用模块化的结构，系统硬件包括交叉、时钟、网元控制、业务、业务接口单板。设备具有灵活的业务上、下方式，可通过增加数据业务板提供数据接入功能。

ZXMP S330可提供STM-16/4/1级别光接口，E1/T1、E3/T3、STM-1电接口以及Ethernet、ATM数据接口。

ZXMP S330还支持公务电话功能，并可与中兴通讯其他SDH设备：ZXMP S200、ZXMP S325、ZXMP S385产品进行互通。

体积小、结构紧凑、使用灵活

ZXMP S330体积小巧、集成度高，通过改变安装支耳，可以安装在IEC标准机柜或ETS标准机柜中。系统提供12个业务板槽位。业务板槽位5、6、11、12可以安装所有类型业务板。

多样化的光接口功能

ZXMP S330支持STM-16彩色光接口、STM-1/4单纤双向应用和光模块认证功能。

彩色光接口由1路STM-16光线路板OL16x1提供，方便ZXMP S330直接与波分设备的合波/分波单元连接，减少光波长转换单元，节约成本。

STM-1/4单纤双向应用由4路STM-1/4光线路板OL1/4x4实现。该应用实现收发信号在同一根光纤中传输，节省光纤资源。

强大的交叉及扩展能力

ZXMP S330可实现多方向之间的业务互通，空分交叉能力为128×128 VC-4，时分交叉能力为2016×2016 TU-12，系统接入容量为88×88 VC-4。

ZXMP S330还可以直接作为ZXMP S390、ZXMP S380、ZXMP S385的扩展子架使用。

完善的设备和网络保护能力

系统内对关键单板如时钟板SC、交叉板CSB作1+1冗余保护。对业务提供1:N（N≤5）冗余保护。

ZXMP S330采用双电源分配系统。各功能单板采用分散式供电方式，使各单板之间的电源影响降低至零，减少单板在热插拔过程中对系统的影响。

设备结构

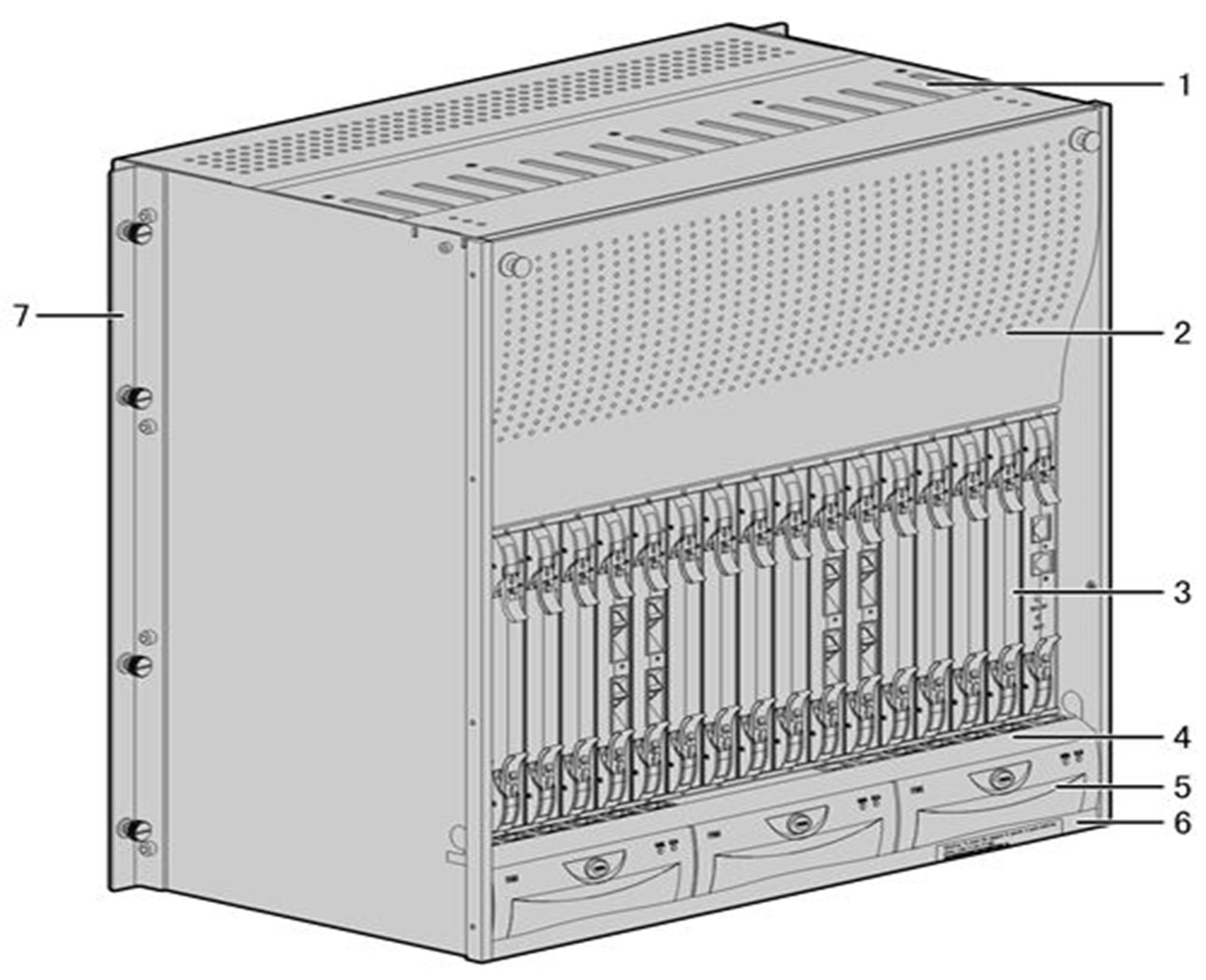

子架简要说明：

1． 上走线区：上走线安装时引出电缆尾纤等。

2． 装饰门：可灵活拆卸，具有装饰、通风、屏蔽功能。

3． 单板区：子架插板区为双层结构，用于插装ZXMP S330设备的单板。

4． 下走线区：下走线安装时引出业务电缆尾纤。

5． 风扇插箱：风扇插箱位于子架单板下面，用于对设备进行强制风冷散热。

6． 防尘单元：防尘单元位于子架底部，用于保证子架内的清洁，避免灰尘影响散热性能。

7． 挂耳：部设有安装支耳（左右各一），用于在机柜内固定设备子架。

8． 背板：背板是连接各个单板的载体，也是ZXMP S330设备同外部信号的连接界面能。

ZXMP S330设备子架采用了后固定的安装方式，可以在机柜正面对设备子架进行固定，并不影响子架的布线，满足后安装、前维护、设备机柜靠墙安装、背靠背安装的要求。
